Splitter Pro

ラックマウント対応信号管理および増幅ユニット

Name: Splitter Pro
Brand: Sundrax
SKU: 5060452245737
Availability: InStock
Rating: 4.9 (75 reviews)

デュアルゾーンラックマウント可能なプロフェッショナル光絶縁DMX512スプリッター / ブースター RDM機能搭載

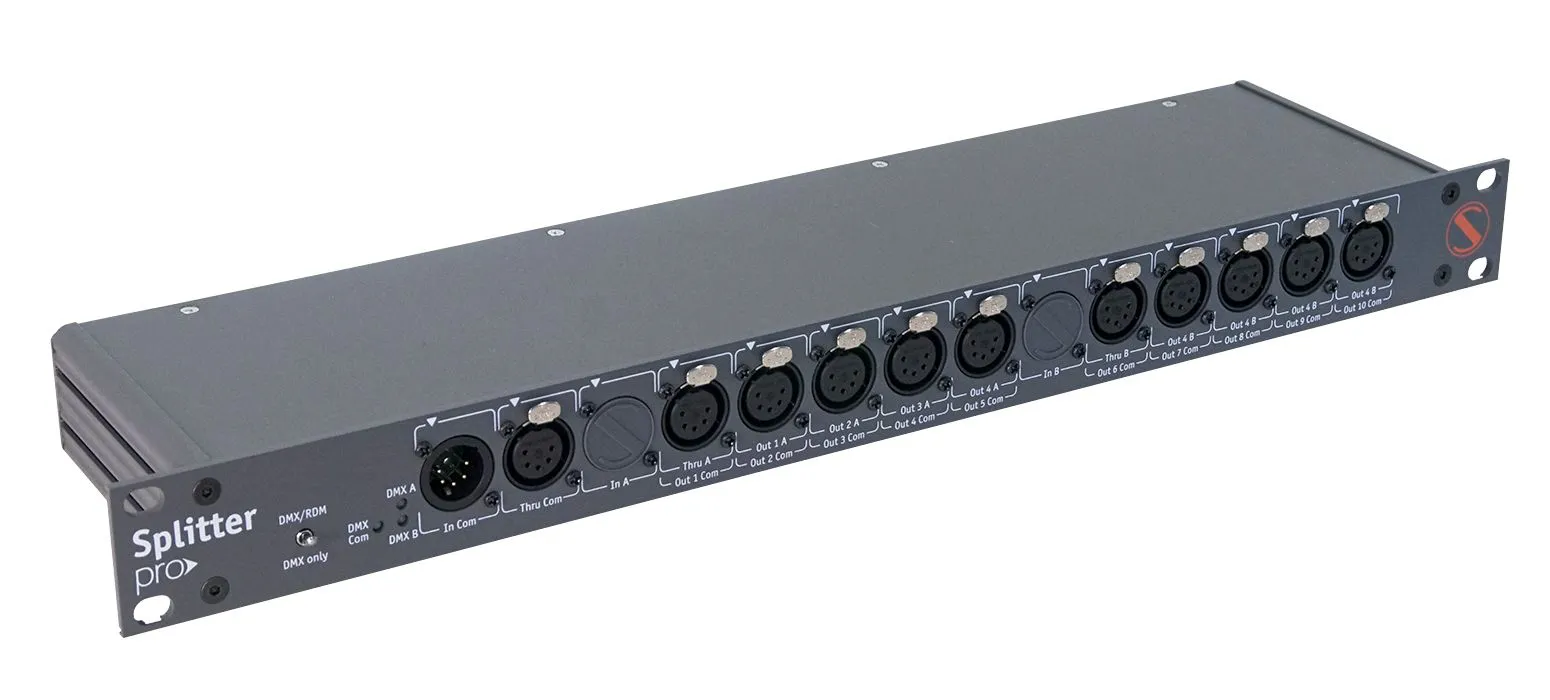

1UラックDMXスプリッターは1または2つの入力から5、8、または10の出力に信号を分配します。
DUOモードでは、2つの独立したデバイスとして動作します。信号の冗長性のためのInput Backupと、拡張パッチングのためのThru DMXをサポートしています。コネクタ：XLR3/XLR5またはEtherCON。チャンネル内のDMX512またはRDMデータのインテリジェントな指示。ボタンのないスタジオライブDMXスプリッターは、正温での屋内使用に適しています

ラックマウントDMXブースター/スプリッターハウジングの特徴

1U 19インチラックマウントスプリッターは482.6 (L) x 43.6 (H) x 125.6 (W) mmのサイズで1.2kgの重さがあり、複数のデバイスをコンパクトに設置することができます。また、持ち運びが簡単なツアー対応のDMXスプリッターとしても使用できます;
プロフェッショナルラックDMXスプリッターはIP44の金属エンクロージャーを備えています。これにより、1.0mmより大きい固体物体や飛沫から保護され、誤って機器を損傷するリスクが低減されます;
動作範囲は0〜+60°C（32°F〜140°F）および最大95%の相対湿度で、スプリッターをほぼ制限なく使用することができ、極端な条件や負の温度を避けることだけが必要です;
ラックマウント1U DMXブースターは同梱の取り付けハードウェアで設置されます。また、クランプと追加の安全ケーブルを使用してトラスに固定することも可能です;
ハウジングのシルクスクリーン印刷により、サービス期間全体にわたって恒久的でクリアなラベル付けが保証されます;
金属製のファンなしラックDMXブースターにはボタンがなく、物理的な衝撃に対して耐性を持ちます。

入力、出力、およびコネクタ
Splitter Proは9つの改良がある製品ファミリーです。プロジェクトの要件に応じて、DMXスプリッター5出力またはDMXスプリッター10出力の構成を選択できます。DMXスプリッター2 in 8 outは2つのモードをサポートしています：シングルモード（1つの入力から8つの出力）およびDUOモード（4つの出力を持つそれぞれの独立した入力）。モードの切り替えは、対応する入力にDMXケーブルが接続されると自動的に行われます。ユニットは3ピンまたは5ピンXLRコネクタ、またはEtherCONで提供されます。EtherCONを使用すると、標準的で安価なUTPケーブルの使用を可能にし、常設ラックDMXインスタレーションを最適化します。

ＤＭＸバイ・ダイレクト
ＤＭＸバイ・ダイレクト
双方向DMXネットワーク、両方向へのフェイルレスな変換
サポートRDM
サポートRDM
フルRDM E1.20サポート（コントローラー/レスポンダー）、双方向制御および通信があり、あなたの照明システムの管理を簡素化します。
ウルトラスタート
ウルトラスタート
3秒以内に電源供給後にデバイスを準備します。
ガルバニック・アイソレーションされたポート
ガルバニック・アイソレーションされたポート
各ポートの完全な隔離により、電流サージに対する信頼性の高い保護を実現
自然熱対流
自然熱対流
ファンなし、クーラーなし、通気スロットなし - ほこりから完全に保護

- Input Backup DMX Proは、入力信号の100%冗長性を提供し、故障時に自動的にバックアップポートに切り替えます
- PowerCONによる電源供給により、信頼性の高い耐久性のある接続が確保されます
- このスプリッターは最大305 Vの電圧に耐えるため、発電機からの運転時や不安定な電力網でも安定性を保証します
- 各ポートにはガルバニック絶縁が施されており、接続されたデバイスを電気干渉から保護します
- 多くの照明器具と連動するために最適化された高出力DMXスプリッターです
- RDMプロトコルを使用したDMX入力のインテリジェント表示が、照明設定のエラーや故障の検出を簡素化します
- ハウジングのトグルスイッチにより、RDMフィルタリングが可能で、異なるデバイスタイプとの互換性が向上します
- DMX Thruスプリッターにより、DMX信号のデイジーチェーンが可能です
対象ユーザー

ツアー用レンタルDMXスプリッターは、固定された設置、レンタル会社、ステージおよびイベント照明を専門とする企業、ならびにプロフェッショナルな音響および照明機器のディストリビューターおよび再販業者を対象としています
適用シナリオ
- テレビスタジオ
- コンサートホールおよびナイトクラブ
- 固定設置された劇場FOHラック
- 建築照明制御システムおよび永久的な博物館照明
Splitter Proによって解決される問題
- 冗長性と中断のないショーの必要性 → バックアップ入力およびDMX Thru
- 多数の出力を必要とする大規模設置 → 複数出力DMXスプリッター(5/8/10)オプションがプロジェクトに合わせて調整されます
- コネクタの非互換性 → XLRやEtherCONオプションによるコネクタの柔軟性。EtherCON DMXラックは永久的なラック接続を最適化します
- RDMからのフィードバックや干渉の欠如 → スプリッターは動的表示とスイッチ可能なフィルタリングでRDMプロトコルをサポートします
- 不安定な電源供給 → 最大305 Vに耐え、ガルバニックポートの絶縁とPowerCONを持ちます
使用事例

Splitter Proは、劇場、博物館、テレビスタジオ、およびフェスティバル、スポーツイベント、神殿の複合建物の建築照明で高度な照明設定に使用されている最も人気のある製品の一つです。このツアー用レンタルDMXスプリッターはトップレベルのソリューションとして確立されています

Splitter Proの使用例:
- グロスターシャー・カレッジ, イギリス – 96のコントロールチャンネルで音楽やライブステージアクションと照明を同期。スプリッターの柔軟性と簡単なセットアップにより、頻繁にイベント形式が変わっても非常に効果的です
- ゴッホ美術館, オランダ – デュアルゾーンのDMXスプリッター8ウェイが異なる博物館セクションの照明を独立して制御し、さまざまな照明シナリオを実現し、エキシビットやインスタレーションに調和の取れたアクセントを作り出します
- グランジ・フェスティバル, ハンプシャー, イギリス – 固定照明制御システムにおけるプロフェッショナルラックスプリッターが、高品質なオペラ制作に妥協なしで使用されています
- 大統領宮殿, アブダビ, アラブ首長国連邦 – この建築照明プロジェクトでは、DMXスプリッター8チャンネルが光学絶縁とRDMサポートのおかげで高い信頼性を示しました。大規模な永久的インストールに重要な柔軟な制御とリモート診断が可能になりました
- 東京オリンピック, 12ヶ所, 日本 – 有楽体育館や有楽アリーナを含む複数の会場にわたってフェイルセーフシグナル配信が行われました

DMX接続図

DMX512やRDMなどのすべての関連する業界標準のプロトコルがサポートされています

Pro Seriesは、ラックマウント（またはクランプマウント）された19インチのプロフェッショナルDMXトランシーバー、光ファイバーポート付きのDMXからArtNet/sACNコンバーター、プロスイッチ、ハイブリッド、スプリッターを小型軽量の金属ハウジングに収めた特別なポートフォリオです

Splitter Pro

デュアルゾーンラックマウント可能なプロフェッショナル光絶縁DMX512スプリッター / ブースター RDM機能搭載

ラックマウント対応信号管理および増幅ユニット

スペイン

ラックマウント型イーサネットノードおよびスプリッタの製品ライン

YouTubeで見る

スペイン

SundraxのDMXスプリッターの簡単な紹介

YouTubeで見る

DMXスプリッター: 概要

より大きなDMXネットワーク用の多機能スプリッターは、信号を強化してDMX入力から5または10の追加DMXラインのネットワークを作成します。すべての入力および出力チャネルは完全なガルバニックアイソレーションを備えています。リモートデバイス管理（RDM）に対応しています。デバイスは屋内外での使用に適しています。スプリッターは100-250Vの工業用AC電源で動作し、消費電力は5ワット未満です。

YouTubeで見る

メカニカル: 筐体：ショート1Uラック
材質：金属
寸法、mm：482.6 (L) x 43.6 (H) x 125.6 (W)
重量：1.2 kg
マウント：ラックに取り付け、1モジュール
電力 & 電気: 電源: ~ 100-250 V, 50/60 Hz
最大消費電力: 5W
ヒューズ: 0.5 A
環境: 動作温度： 0 ... + 60 ° C
保存温度： -50 ... + 70 ° C
最大相対湿度: 95%
IP 等級: IP 20
認証: CE 準拠、RoHS
保証期間: 36か月
コントロール / データ接続: 対応プロトコル: DMX512, RDM, BeDMX
DMXデータのリフレッシュレート: 44 Hz

入力 / 出力: DMX入力： 1
DMX出力： 5または10
DMXコネクタ： 1 XLR (3/5 / etherCON) M, 10 XLR (3/5 / etherCON) F
BeDMXポート： 1
PowerCONポート： 1 (TRUE1)
設定 / 表示: インジケーター: DMX入力用LED
パッケージ内容: スプリッタープロ
